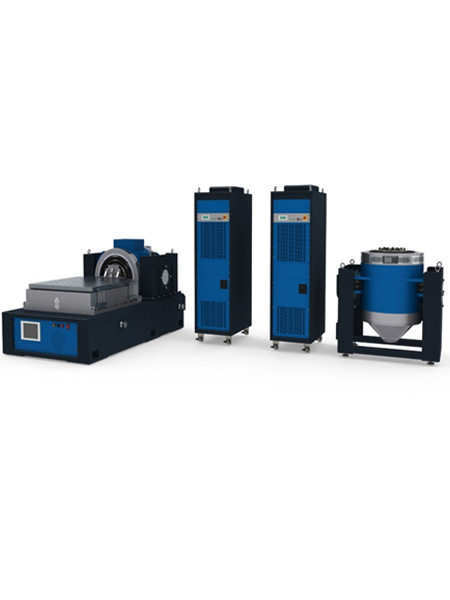

產品名稱：1000kgf電動振動試驗臺
產品型號：GX-600-Y5110-235
產品用途：電動振動試驗主要應用于具有較高加速度試驗要求的小型部件篩選，以及中型電子部件、汽車部件、道路導航設備和家用電器的典型試驗。

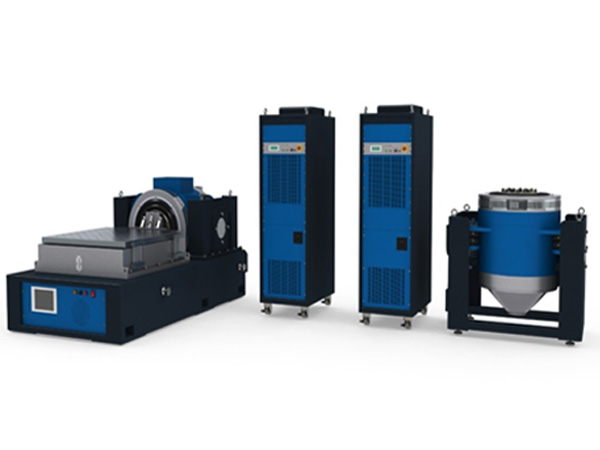

一、 產品名稱：1000kgf電動振動試驗臺
二、產品型號：GX-600-Y5110-235
三、設備用途及應用說明：
電動振動試驗系統具有頻率寬、指標優異、可靠性高、占地面積小、移動方便、操作簡單等優點，此系列有多種型號的振動臺可選擇。額定推力范圍從50kgf到8,000kgf,負載范圍從20kg到2,000kg，位移范圍從20mm到100mm。主要應用于具有較高加速度試驗要求的小型部件篩選，以及中型電子部件、汽車部件、道路導航設備和家用電器的典型試驗。
四、1000kgf電磁振動試驗臺主要規格參數：
振動臺發生機 | |
額定推力 | 1,000kgf |
沖擊推力(Pk)6ms | 2,000kgf |
頻率范圍 | 5-3,000Hz |
最大位移(p-p)/持續位移 | 51mm |
最大速度 | 2.0m/s |
最大正弦/隨機加速度 | 100g/60g |
動圈直徑 | 235mm |
動圈等效運動質量 | 11kg |
最大載荷 | 300kg |
開關功率放大器 | |
最大輸出功率 | 10kVA |
功放效率 | ≥90% |
冷卻單元 | |
風機功率 | 4kW |
風量 | 0.38m3/s |
風壓 | 0.048kgf/cm2 |
風管直徑/長度 | 120/4000mm |
水平滑臺 | |
臺面尺寸 | 800mm×800mm |
厚度 | 45mm |
使用頻率 | 2000Hz |
運動部件有效質量 | 70kg |
臺面材質 | 鎂合金 |
垂直擴展臺面 | |
臺面尺寸 | 700mm×700mm |
上限頻率 | 1000Hz |
臺面材質 | 鎂合金 |
振動控制儀 | |
輸入通道數 | 2個同步輸入通道 |
控制軟件包 | 隨機控制：試驗頻寬1-5000Hz，支持多通道控制策略，隨機通道限制（Notching）控制等； 正弦控制：試驗頻寬1-5000Hz，含定頻，步進，掃頻正弦；支持多通道控制策略，正弦通道限制（Notching）控制，諧波失真度測量； 典型沖擊：支持國標、國軍標 150及150A、ISO、 MIL-STD、 IEC多項標準及用戶自定義標準 |
產品名稱：1000kgf電動振動試驗臺
產品型號：GX-600-Y5110-235
產品用途：電動振動試驗主要應用于具有較高加速度試驗要求的小型部件篩選，以及中型電子部件、汽車部件、道路導航設備和家用電器的典型試驗。
