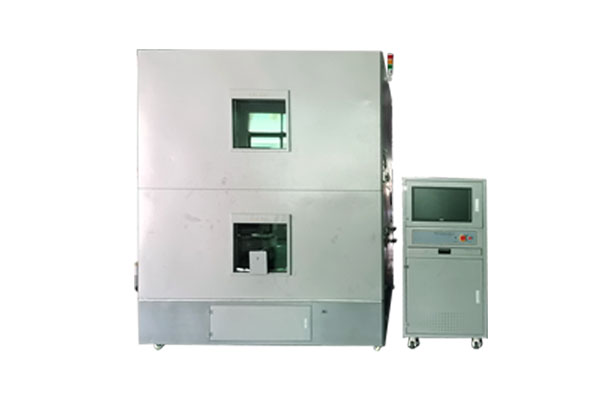

    GX-3020-HC200T 鋰離子電池安全試驗平臺

    GX-3020-HC200T 鋰離子電池安全試驗平臺
    產品參數

    產品名稱：鋰離子電池安全試驗平臺

    產品型號：GX-3020-HC200T

    產品說明：鋰離子電池安全試驗平臺是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式， 設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值做為判定熱失控的條件。

    產品詳情


    一、產品名稱：鋰離子電池安全試驗平臺

    二、產品型號：GX-3020-HC200T

    三、產品說明：鋰離子電池安全試驗平臺是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式， 設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值做為判定熱失控的條件。





    1.設備熱失控主控及觸發單元系統組成

    熱失控觸發采用加熱觸發和燃燒觸發兩種方式，同時配備電池信息采集單元，采集電池的溫度、電壓和電流。

    2. 觸發方式：

    加熱觸發

    2.1.加熱通道

    2通道,加熱片、加熱絲各使用一個加熱通道,加熱輸出電壓可調

    2.2.加熱方式

    平面狀加熱裝置（適用于硬殼及軟包電池），發熱絲加熱兩種

    2.4.發熱介質

    方形發熱板（上面覆蓋金屬導熱板）和發熱絲

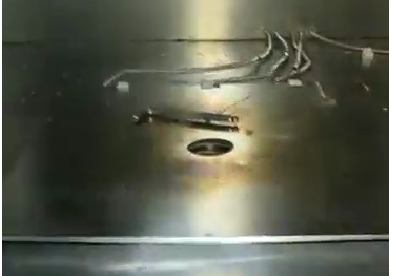

    2.5.發熱介質圖片


    2.6.電池放置板尺寸

    800X 800mm（長*寬）

    2.7.加熱溫度范圍

    常溫+10℃~ 400℃，加熱最高溫度可達400℃

    2.8.升溫速率

    ≥25℃/min

    2.9.加熱裝置功率

    最高加熱功率：3500W ，

    單通道最小功率：30W ，加熱功率范圍可調（30~3500W）

    2.10.溫度分辯率

    0.1℃

    2.11.溫度穩定度

    0.5℃

    2.12.保溫裝置

    無熔絲開關、超溫保護開關、瓷質保險絲

    2.13.溫度傳感器

    高精度電子溫度傳感器

    2.14.測試電池數量

    每次只測試一個電池（或1組電池）

    2.15.控制方式

    PC控制(計算機控制)

    2.16.控制形成與終止條件

    a.觸發對象產生電壓降，且下降值超過初始電壓的25%；

    b.監測點溫度達到制造商規定的最高工作溫度；

    c.監測點的溫升速率dT/dt≥1℃/s，且持續3s以上。

    d.以上a)+c) 或b)+c) 條件發生時，判定電也單體發生熱失控

    e.加熱過程中及加熱結束1h 內，如果發生起炎、爆炸現象，試驗應終止并判定為發生熱失控。

    2.17.溫度采集系統

    2.17.1.采集范圍：0~1000℃

    2.17.2.溫度分辨率：優于0.1℃

    2.17.3.溫度采集精度：±0.5℃

    2.17.4.溫度采集通道： 40通道

    2.17.5.溫度傳感器：本機標配K型熱電偶

    2.17.6.采集頻率：100次/s

    2.18.電壓采集系統

    2.18.1.采集范圍：0-100V；

    2.18.2.采集精度：±1%F.S

    2.18.3.動作方式：2重積分方式

    2.18.4.標配通道數: 20通道

    2.18.5.采集頻率： 100次/s

    2.18.6.電壓分辨率：0.1V

    2.19.電流采集

    2.19.1.采集范圍：0-1000A

    2.19.2.采集精度：±1%F.S

    2.19.3.動作方式：2重積分方式

    2.19.4.標配通道數: 1通道

    2.19.5.采集頻率：100次/s

    2.19.6.分辨率：0.1A

    3.觸發方式：燃燒觸發

    3.1控制方式

    PC控制

    3.2.火焰施加時間

    0~ 9999秒±0.1秒

    3.3.試驗圓孔表面直徑

    102mm

    3.4.試驗網篩

    由直徑為0.43mm(0.017inch)的不銹鋼鋼絲編織成美英寸含有20個網格的網篩

    3.5.遠程線控距離

    無阻隔10米

    3.6.火焰離網篩高度

    38mm

    3.7.測試八角罩尺寸

    每對面間距離為24″（610mm,允差不大于±0.5%），八邊形，同時八面為活動型方便更換和拆卸，高度12″(305mm)。

    3.8.八角罩材質

    直徑為0.010inch (0.25mm)的鋼絲編織成每英寸含有16-18網格的網組成。

    3.9.點火裝置自動移除

    噴淋消防液時，可控制移開控制器

    移除裝置驅動： 交流電機

    導向裝置 ： 通過絲桿電動向設備一側移動

    電機控制： 在控制器上可手動控制 。

    3.10.點火方式

    通過遙控器可遠距離遙控點火

    4.氣體采集及組分檢測單元主要規格叁數：

    4.1. 抽氣位置及接口規格

    接口位置在設備后部，抽氣接口為DN15管牙

    4.2.氣體采樣泵

    配套儲氣瓶一個：容積30L ，配備煙霧報警感應裝置。

    4.3.煙霧報警感應裝置


    4.4.抽取步驟

    4.4.1.抽氣接口連接真空泵，真空泵另一頭連接儲氣鋼瓶。

    4.4.2.啟動真空泵正常運行，真空箱的氣體將不斷地被輸送至鋼瓶?jì)?，保存在鋼瓶?jì)取?/span>

    4.4.3.抽取完成后，關閉鋼瓶的出口閥門，防止回收后的氣體倒流回真空箱內，關閉真空泵，擰緊鋼瓶，完成氣體收集動作。

    4.4.1.氧氣檢測（O2）

    2.4.1.1.檢測氣體：空氣中的排放氧氣O2 濃度

    2.4.1.2.檢測范圍：0-2000ppm

    2.4.1.3.分辨率 ：1ppm

    配件說明書，詳見附件

    4.4.2.一氧化碳檢測( CO)

    2.4.2.1.檢測氣體：空氣中的排放一氧化碳 CO 氣體

    2.4.2.2.檢測范圍：0-20000ppm

    2.4.2.3.分辨率：1ppm

    配件說明書，詳見附件

    4.4.3.二氧化碳檢測(CO2)

    2.4.3.1.檢測氣體：空氣中的排放二氧化碳 CO2 氣體

    2.4.3.2.檢測范圍：0-20000ppm

    2.4.3.3.分辨率：1ppm

    配件說明書，詳見附件

    4.4.4.氟化氫檢測(HF)

    2.4.4.1.檢測氣體：空氣中的排放氟化氫 HF 氣體

    2.4.4.2.檢測范圍：0-20000ppm

    2.4.4.3.分辨率：1ppm

    配件說明書，詳見附件

    4.5.電源功率

    7KW

    4.6.控制箱尺寸

    1000*600*1350 mm ( 長*寬*高)

    4.7.設備重量

    1600kg

    4.8.控制器重量:

    120kg

    4.9.使用電源

    1∮，380V， 50HZ，20A
